皆さんこんにちは！


前回のサイフォンの据え付けをやった夜、いっぱい汗をかいたので体がほてって寝る時にエアコン設定を24℃にして快適に就寝しました・・・・・

朝起きたら室内温度は22℃、のどが痛いやないか

声はしわがれるし熱を測ったら37℃

とにかくのどが痛いので医者に行くことにした。

もう一度測ったら36.3℃に落ち着いてたので医院の中入っても大丈夫と思ってたけど。

入口の張り紙が

風邪と思われる場合は入らずに車の中からお電話くださいって


やむなく車から電話をして症状を伝えるとしばらくして先生が「どうですか。」と来られてのどが痛いんです。

じゃあ、インフルとコロナの検査しますかと聞かれたのでハイと応えると鼻に突っ込んでグルグルと検査をするのをしてもらいました。

5分ほどして陰性でしたと電話が入りお薬処方しますねと。

そしてお薬を頂いて失礼しました。

でも、その日の夜ものどが痛くて満足に眠れずでしたが次の日は薬が効いたのかよく眠れました。

年甲斐もなく思い込んだら突っ走るタイプなので(苦笑)

以後気を付けよう。

ちなみにいつもはエアコン設定は26℃で夜通しつけてます。



さて、本日の月次点検のお話です。






なんと非常用発電機の扉の内側に蜂の巣が

襲っては来ませんでしたがあたりに一杯飛んでたので他にも巣があるようでした。

連絡責任者に気を付けてくださいとお話しておきました。

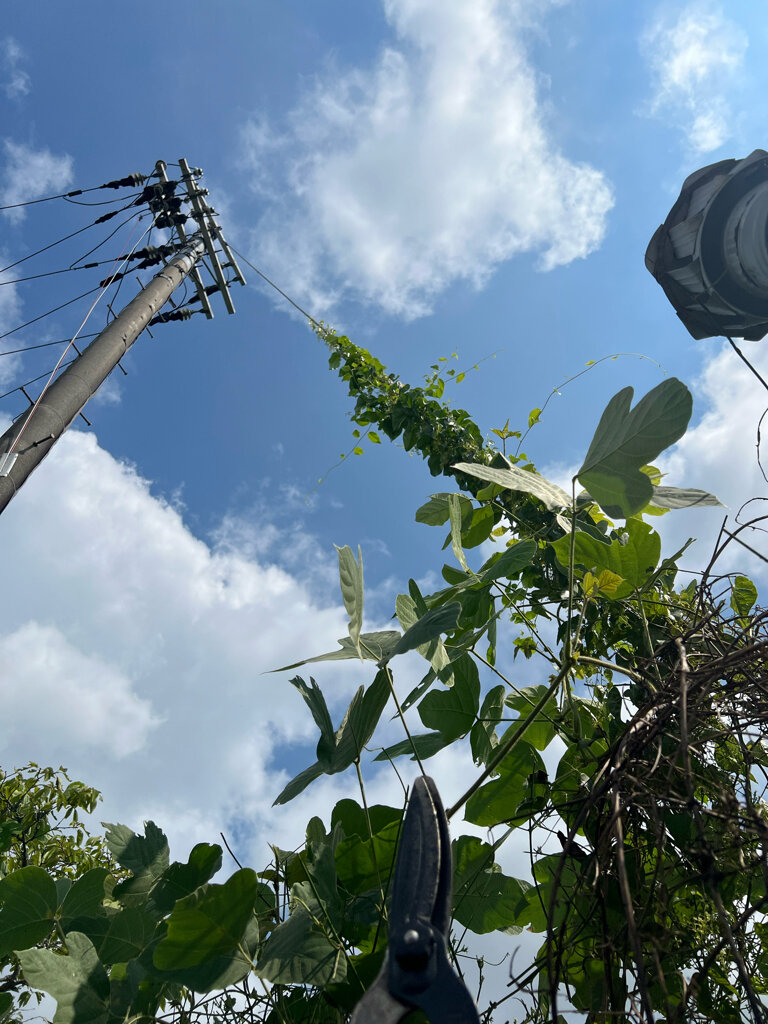

もう一つはキュービクルの吸気口からツタが侵入していました。






ツタは一気に来るから気を付けないとです。

本日もお疲れ様でした。


ではまた

ダム湖のすぐ上流は、水の流れがせき止められて緩やかに。
源流から旅をしてきた水が、ひと息ついているように見えます。
そんな優しい環境で、水辺の植物がよく茂るのでしょうか。























nantan hiyoshi, kyoto

皆さんこんにちは！


毎日、この暑さで農業灌漑用の池の水が減って水の赤信号が出ました。

池へ入ってくる水は山からの雨水によるものと１０kmほど離れたダムからの水が頼りです。

しかし、この暑さと出穂の時期は水が必要です。

ダムの水の量を増やしてほしいと連絡はしましたがうちだけではないので期待は出来ません。

実は池の上にもう一つ池があるのですがこの池の樋を開けたのは生まれてから見たことがありません。

無理やり開けて収拾がつかなくなると怖いし・・・

じつは昨年１月の記事に

サイフォンポンプを設置しました。

というのを思い出してLINEグループのみんなに協力を依頼しました。


日中は暑いので夕方から設置しました。



まずは上の池に給水管を投入。

給水用のフロートには逆止弁が付いています。







そして一番高いところに呼び水を入れる接続部を設置します。










そして下の池には放水口を設置、最初はバルブを閉めておきます。

呼び水用に２００W程度の水中ポンプとポタデンを使用して接続部から上流側と下流側のホースを水で満たします。

水が入って空気が抜けたのを確認して接続部の蓋を素早く締めて下流のバルブを開けます。

するとシャーと水が流れていきます。


下流側の池です。水が出てるのがわかるでしょうか。






動力の全くいらないポンプです。




２日後の上流の池の水位は１mほど下がっています。









下の池の水位は１m以上復活しました。






これでなんとか持ちこたえてくれればと思っています。


早く雨が降って欲しい～

ではまた

どこに行っても暑い。逃げ場はないですが、
湖面をバックに、少し涼し気に。


























nantan hiyoshi, kyoto

皆さんこんにちは！

7月後半はメチャ忙しくてブログを書く間もありませんでした。

始めて受託した年次点検に6名の応援を依頼して点検内容を整理してやってもらいました。

なんとか無事済んだと思ったら当地区のため池の水が下限までいっいると連絡があり、ダムからの送水の量を増やしてもらうように依頼して、ブロック分けして給水を順番にするようにしました。

それから受託している工場の設備がトラブって診て欲しいと依頼があって2日ほど掛かりました。
これは現場の皆さんスキルを上げて下さいとお願いした内容で、ドっと疲れました。

なんせ暑いところにいろんなトラブルが舞い込んで連日ヘロヘロでした。


そんな中、息子の応援です。

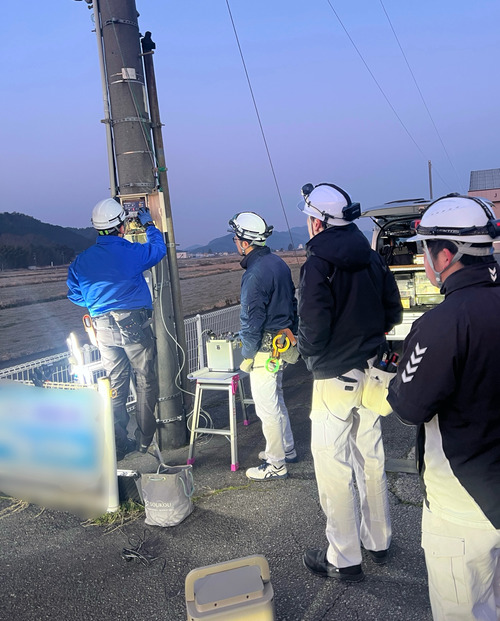

早朝、暑くなる前に実施

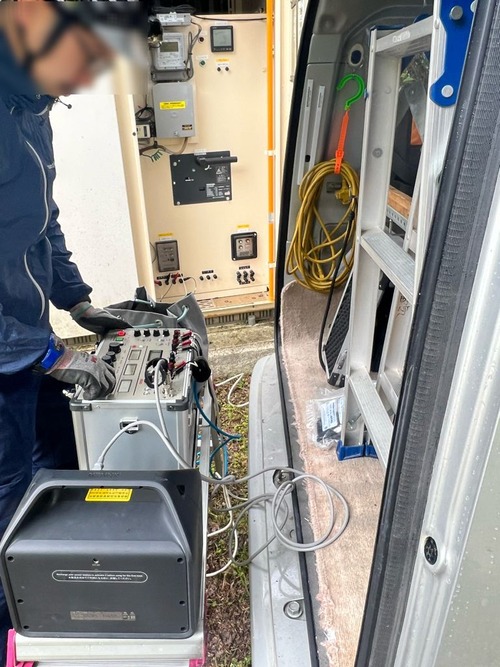

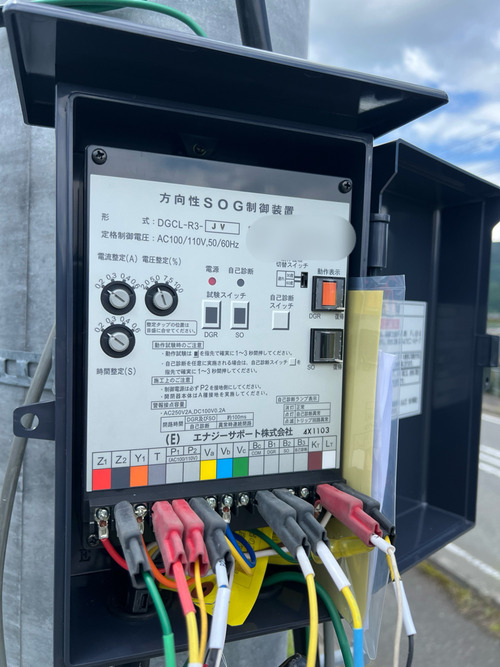

SOG試験からPAS連動






OCR試験からVCB連動

この振動センサーいい仕事してくれます。

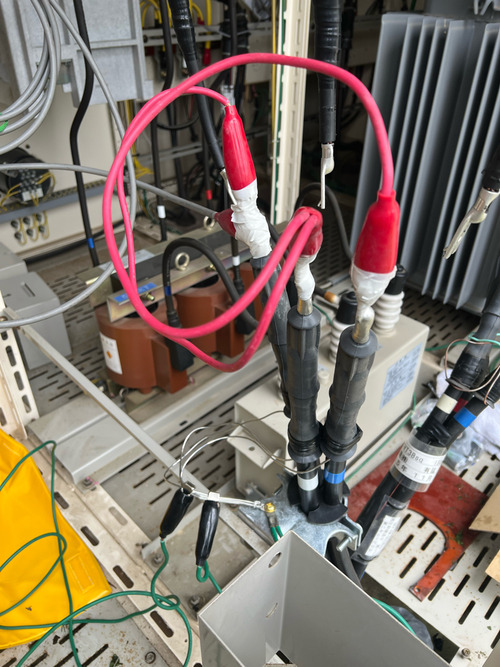

そして高低圧メガ測定

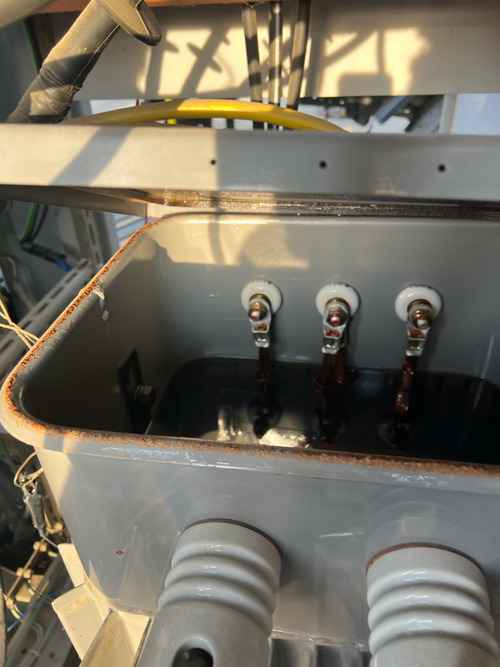

最後には高圧進相コンデンサーの絶縁油を採油

温まっていると穴を開けた途端に絶縁油が吹き出るので注意です。








高圧レジン碍子の絶縁が悪くて交換となりました。

レジン碍子の所で銅バーを取り付けているところは悪くなるのが早いですね。






以上、無事終了です。

お疲れ様

ではまた

通りかかった農業公園のヒマワリが満開でしたが、
暑すぎるからか、人っ子一人おりませんでした。

折角咲いているので、頑張って撮りました!!


























kameoka, kyoto

なんだか空が賑やかになってきたので、思わず車を停めて撮っていたところ、
竜の目のような彩雲が現れました。
空を見上げていたら、顔が真っ赤になってしまいました(^-^;

被災された方たち、猛暑の中でおつらいことと思います。
少しでも暑さが和らぎますよう。






























kameoka, kyoto

暑すぎて、休みの日は夕方になってやっと動き出します（笑）
この時季、真っ赤な夕焼けにはなかなか出会いません。

























kameoka, kyoto

皆さんこんにちは！


暑い毎日です。

昨日は午後1時から停電の年次点検に行って参りました。

応援です。

暑いなんて言ってられませんが上からと下からの照り返しで強烈でした。

この時期はパラソル必須です。日影がないと干からびますね(笑)


今回は僕がやっている絶縁油の劣化を判定する方法をご紹介します。

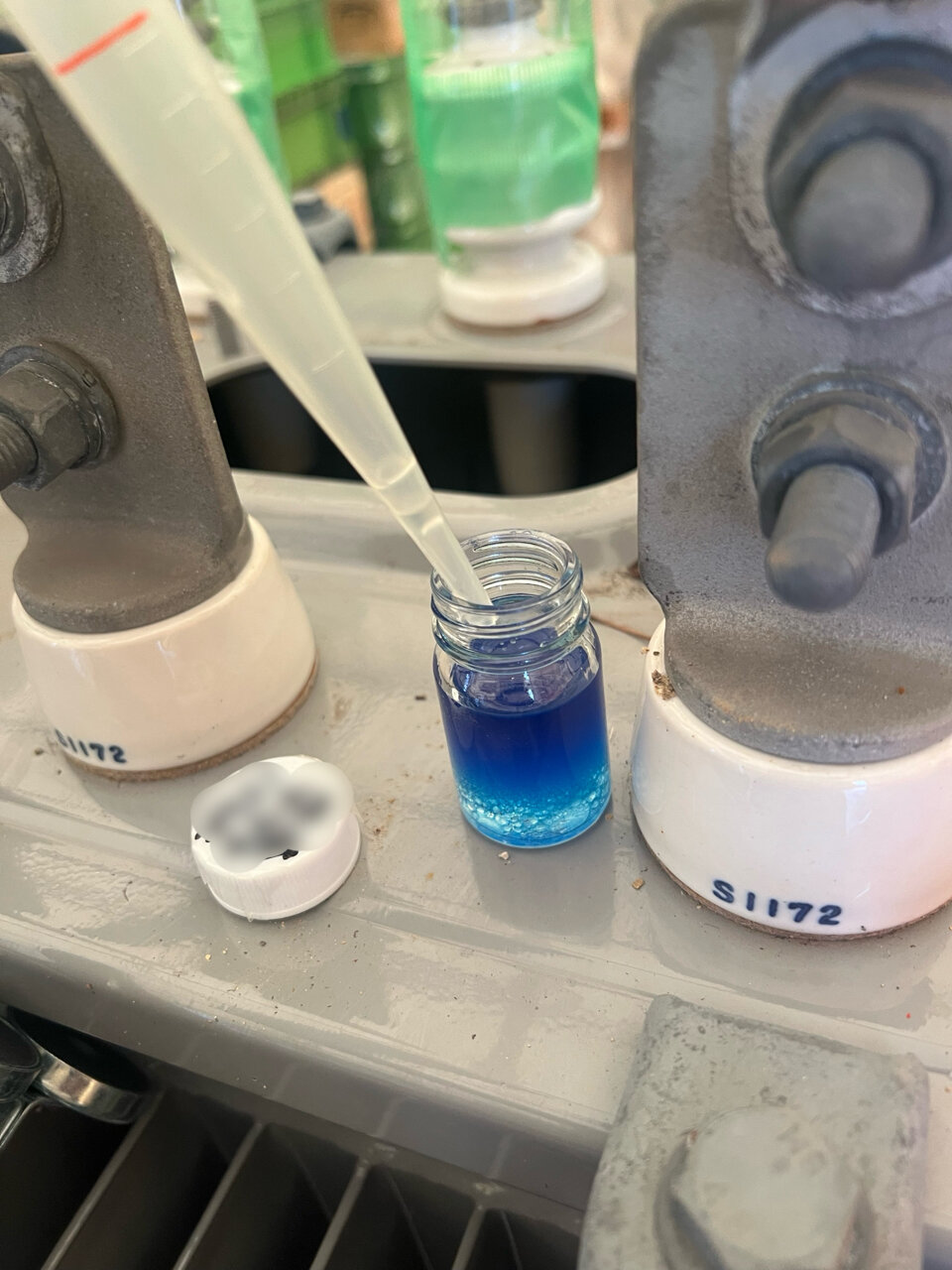

一つ目はこれ、ユニチェックです。


小瓶で販売されていて絶縁油をスポイトで吸い取って小瓶に入れて振った後の色で全酸化値を見ることが出来ます。

色の判定はこのプレートと小瓶を比較します。






左の小瓶は0.13ぐらいですね。この絶縁油は負荷率の低い変圧器で10年目の物です。

右の小瓶は夏になると80℃くらいになるハードな使い方をされている絶縁油で0.18ぐらいです。

0.20になるとそろそろ交換時期です。

ちょっと簡単に判定したい時は便利です。

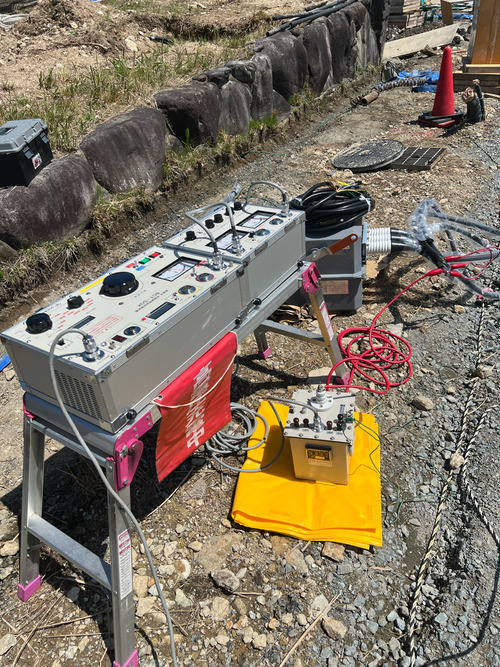

もう一つは絶縁油耐圧試験器です。


左側のオイルカップに絶縁油を入れて右の装置で1秒間に3kVの速さで電圧を上げていき放電電流が流れると試験プロテクターが切れるのでその値を読み取ります。






1検体に5回試験をして最初と最後を除いた3回の平均値で値を決定します。

30kV以上まで絶縁破壊しないものを良と判定します。

こちらの方は試験用の絶縁油を多く必要としますので、油を採取する時は補填する油を用意する必要があります。


いずれの場合もこれで規定値をクリアできないので絶縁油を交換しないとダメと決めつけずに色々な要素をトータルで判断が必要と思います。


ありがとうございました。

ではまた

皆さんこんにちは！


夏真っ盛りですね～。

暑いと割り切れば、なんとなく辛抱できるという感じです。

気持ちの持ちようが大きいです。

さて、藤森芳酵堂は20日をもって夏休みに入りました。

再開は9月6日(日)の予定です。


と言う事でお客様もたくさんお越しくださいました。





大忙しでした。

ところが厨房内はエアコンが追っつきません



急遽、スポットクーラーを追加です。

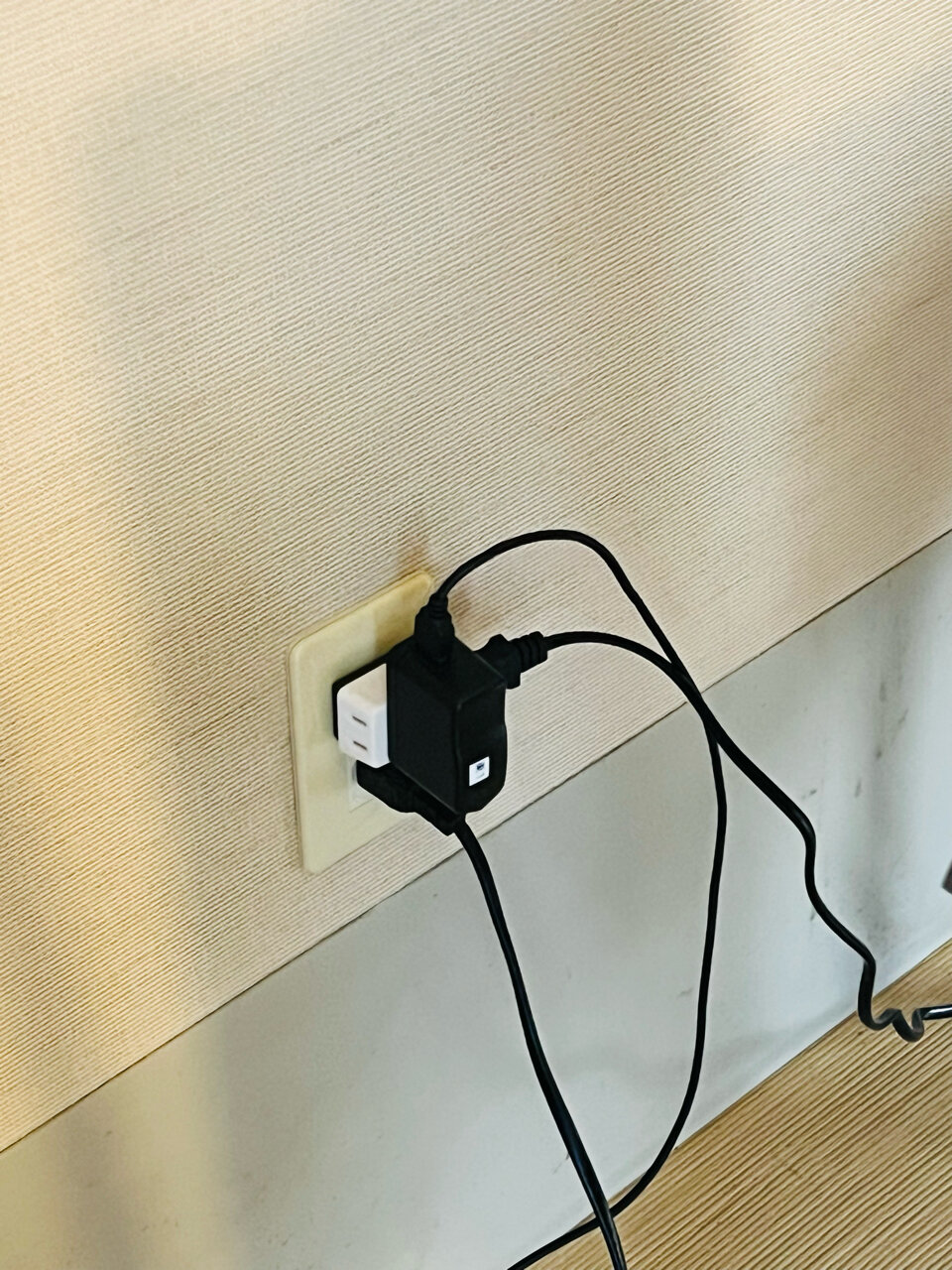

自宅から延長コードで電源を引きこみます。


スポットクーラーは１kWありますので10A流れますので2sqの延長コードを使いました。

ちょっと気になるので1時間ぐらいしてからサーモグラフィーでみました。


こちらはHIKMICROポケット2です。





写真センターの温度と画面内の最高と最低温度を表示してくれます。

差し込みの温度が87℃にもなっていました。

えらいこっちゃ、何とか持ってくれよ

画面も非常にきれいでわかりやすいですね。



そしてこちらは最近購入したHIKMICRO B20です。






放射率の設定が違いますがほぼ同じ表示です。

でも、画面表示が荒い感じですね～。


価格はポケット2の方が高いのでまあ納得ですが


なんでB20を買ったのかと言いますと・・・・


ポケット2はちょっと見、カメラに見えるんです。

例えば月次点検で事業所に行ってポケット2を使って温度をチェックしていると

「撮影はお控えください。」とか言われたり怪訝な顔で見られたりすることがあります。

その都度、温度をチェックしていると説明するのですが、段々と面倒くさくなって(笑)

B2はなんかを測定している機器と見えるので落ち着いてチェックが出来ます。


やっぱり電気の異常は温度でわかることが多いですから大事です。



話は変わって低濃度PCBに対する見解が新しく出て来ましたね。

それについては改めて書きたいと思います。

ではまた

ダム湖から桂川沿いに上流に向かう道。
雨の後は、落石に注意が必要です。
久し振りに通ってみたら、旺盛な緑のパワーに圧倒されそうでした。
この緑を育てる力が、この国土に豊かな実りをもたらすのですね。


























nantan yagi, kyoto

皆さんこんにちは！


ホントに暑いですね。午前中仕事をして午後は事務所の日々です。

今日はカメラについてです。

機器の銘板とかは昔はその場でノートに控えたりしてましたが、うっかりと間違えたりが多かったですので写真を撮って事務所で後から見返すようにしています。

スマホのカメラでほとんどはいけますがPASなどはちょっと無理ですのでデジカメで撮ります。

16年前に購入したこれ

FUJIFILMのHS10です。




これがなかなか優れもので

どんなに優れているかは2016年2月の記事をご覧ください。

確か25,000円ほどで光額30倍ズームで720mmでした。

FinePixは凄いです！

2010年に買ってますから16年経ってます。今でも現役です。

古い話を引っ張り出してきてしまいました。


ではまた

日中は暑すぎて写欲が低下（笑）
仕事帰りの空がダイナミックなので、スマホで撮っています。
広角に撮れるのがよいですね^^

暑さに滅法弱いので夏は嫌いですが…
それでも夏ですので、夏の花を。
ヒマワリのように、強い日差しを受け止めることができればよいのですが。



























kameoka, kyoto

皆さんこんにちは！


今日も暑くなりそうです。



月次点検でPASとかケーブル端末の確認はこの双眼鏡を使います。

８倍防振双眼鏡です。


購入して10年は経ってますが今でも十分に使えます。





被写体にピントを合わせて上側にあるボタンを押すとブレが止まります。

ちょっと感動します。

ケーブルの端末処理部の不具合なども発見することもあり重宝してます。

この8倍がちょうどの距離でいいんですね～。

ではまた

皆さんこんにちは！

先日、兵庫県予防医学協会と神戸新聞社主催のセミナーに行って来ました。

内容は「難聴対策と聞こえの改善方策について」

会場は100人収容ですが満員でした。





45分前に会場に入りましたが前席から埋まっていきました。

参加者のほとんどが高齢の方でした。

70歳代で半数以上の方が聴こえになんらかの不安を持っておられるそうです。

皆さんの関心が高いのがうかがえます。

僕の難聴は40代ぐらいから始まって今に至ります。難聴のレベルは60㏈程度で、もう少し進むと身体障害者手帳がもらえるレベルです。

原因ははっきりとはわかりませんが20代から始まったアレルギー、花粉症ともいいますが毎日何度も鼻をかんで今に至ってますので耳に圧力が掛かったからではないかと思っています。

その間、何度も補聴器を買い替えましたが、今の補聴器はiPhoneとBluetoothでつながるタイプなので電話が掛かってきたら補聴器に音声が流れるので大変重宝しています。

もっと難聴が進むと人工内耳がいいというお話でしたが、手術が必要で慣れるまではトレーニングがいるようです。



ざわざわしている環境で僕と話をしていて、返事が適当やなと思われる時は聞えてないと思ってください(笑)

仕事とかで大事な話は聞き返しますが、雑談の時は聞えてないことが多いです。

一番困るのは病院とか行った時に受付嬢がマスクをされていて飛沫感染防止の仕切りがある時はホント難儀します。

講師をしていただいたのは神戸大学の教授の方でした。わかりやすいお話で質疑応答ではたくさんの方が質問をされていました。

11月には下記の講座が開催されるようです。





気になる方は申し込まれたらいかがでしょうか。

ではまた

皆さんこんにちは！

今年もやって参りました。

母校の特別非常勤講師を務めます。

振り返れば息子が同じ高校に在学中にPTA会長を務めて、その時に電気科の先生と懇意になり、是非生徒に話をして欲しいと依頼を受けました。


そこから始まって早20年になります。


最近は講話はしなくなって、もっぱら高圧受電設備についての話や電気工事士1種の受験対策などをやっております。

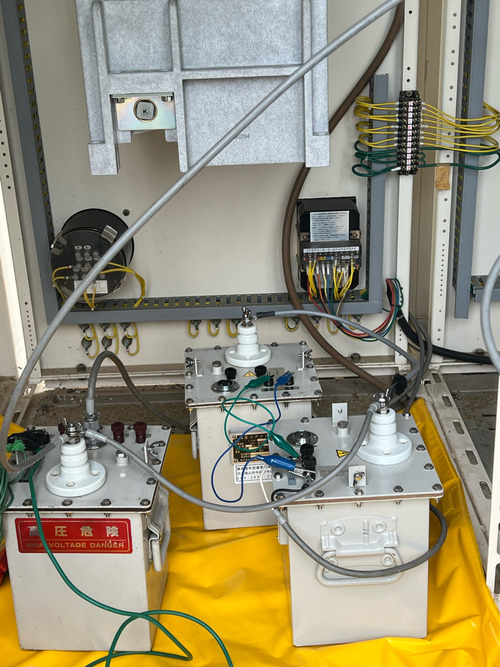

これは無方向の地絡継電器でLBSをトリップさせる装置です。







こちらはOCRそれも円盤型の物でトリップさせてVCBを開放する装置です。







どちらも僕の手作りです。

VCBも動作がちょっと渋くなってきたのでそろそろ交換かもと1台ストックしています。

生徒諸君は座学だけではうとうとしてしまいがちなので色々と手を変え品を変えて授業を進めます。

楽しみです。

ではまた

皆さんこんにちは！



今日は暑かった。日中の温度は35℃を超えていました。

昨夜は、一晩中エアコンを25度で動かしていました。



ご存じの方も多いと思いますが我が家は1週間に1日だけパンとジェラートを販売しています。

屋号は「藤森芳酵堂」です。検索して頂いたら出て来ます。

代表は娘で僕は一応ボランティアスタッフです。

スタッフと言ってもパン作りは仕込みからすべてやります。
その日の1時過ぎに起床して始まります。

7時ごろに焼き上がり、30分休憩してサンドウィッチなど調理パンを作って10時半ごろには完了です。

その後は洗い物をしてお役御免です(笑)





店内です。手前に見えませんが4人掛けのテーブルもあり、16席あります。

右側のグランマは月1回寄って10時ごろから15時頃までゆっくりと過ごしていただいています。

お客様の数は40組から60組ぐらいでしょうか。

リピーターのお客様が多くLINEでご案内をしています。

このお店のおかげで色々な友人が訪ねてくれて楽しいです。

娘が配達でいない時は僕がレジをしますが(笑)

「娘さんは?」と尋ねる方が多いです。

そんな店ですが僕を訪ねて来ていただけたら「Georgeさんは」と言ってもらったら飛んで出て来ます。

7月は20日(月)で終わりです。

8月は全休で9月6日(日)から営業します。


ありがとうございました。

ではまた

皆さんこんにちは！

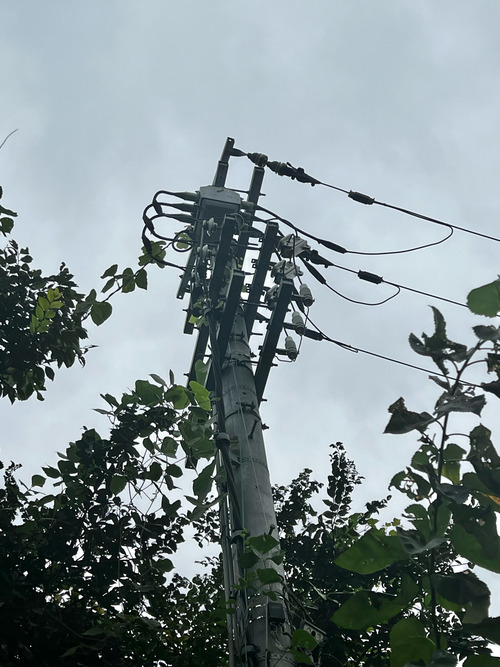

過日の年次点検時にPAS～SOGへの制御線がだらんと垂れ下がっているのが目に入りました。

このままではいかんと何年振りかで電柱に登りました。

地上高6.75mまでは同綱でOKでしたのでそれで行きます。





これで5m弱の高さです。

制御線は丸めてバインド線で縛っておきました。


まだまだいけますねわたくし(笑)

ありがとうございました。

ではまた

梅雨が明けても、まだ夕陽の映る田んぼを探しています。
見つけると、ちょっとうれしい^^




























kameoka, kyoto

皆さんこんにちは！


朝日が射す朝は気持ちいいですね。

今日は午前中に2件の年次点検です。

相棒は息子君。

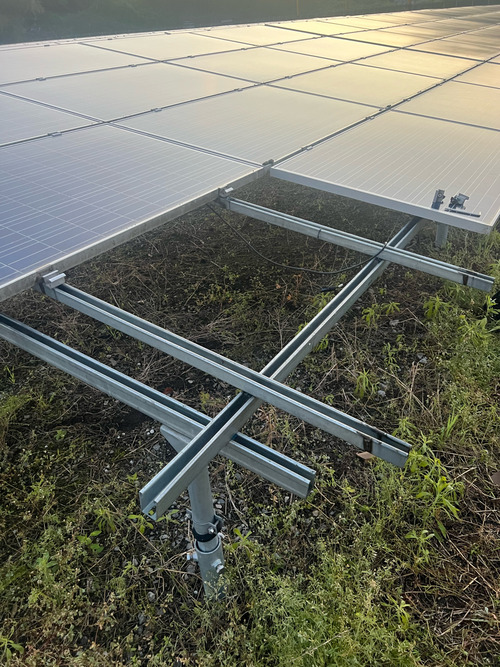

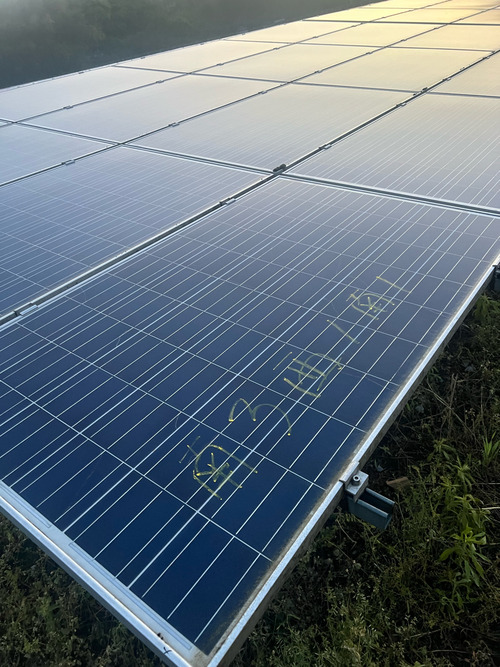

１件目は200kWの太陽光発電所。





SOGの試験の時は写真を撮る余裕があるのですが後は忘れてしまいます。

太陽光発電所は出来るだけ止めないようにしてチャッチャとやります。

異常も無く終了。





次の現場へ40分走ります。






段取り良く進めていきます。

ここも順調に問題なく終了です。

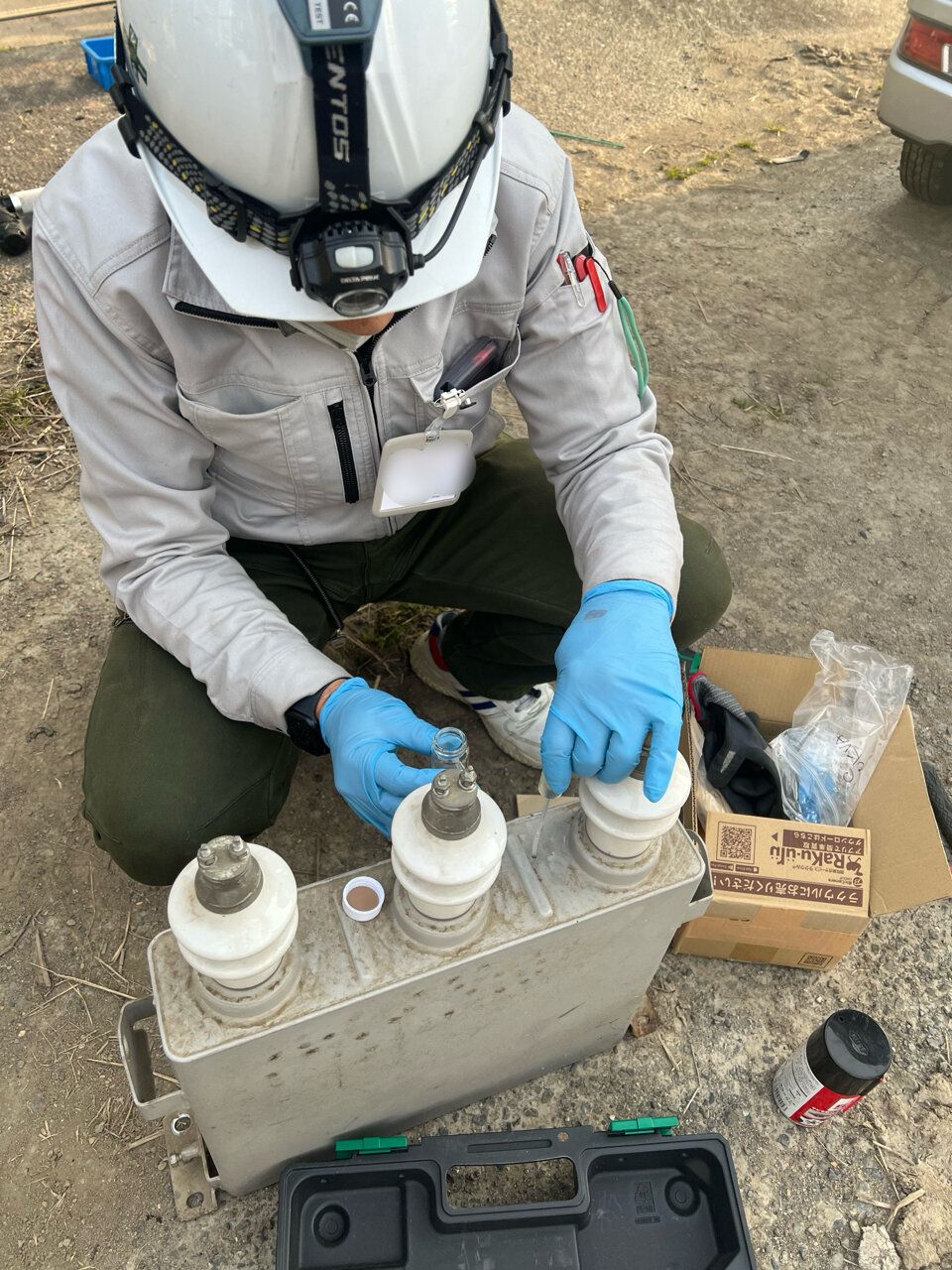

午後は日曜日にキュービクルから撤去したコンデンサーの低濃度PCB分析のための採油をしました。







倉庫に置いていましたが室温が高かったため、穴を開けた途端絶縁油が噴き出して慌ててウエスでふき取りました。

今月残すところの年次点検は1件だけですが5名応援に来てもらいます。

後は息子の応援に6件です。


二人合わせて100件強のお客様なので月平均8件応援に行ったり来たりです。

9月頃には息子の友達も電気管理技術者になる予定で嬉しいです～。

ではまた

皆さんこんにちは！

今日は畑違いの内容です。

でも、大好きな仕事でもあります。

娘が代表をやっているジェラートとパン屋の取引先で福知山にある荒川商事株式会社さんが第４２回業務用総合食品見本市を開催されたので行って参りました。

前もって招待状を頂いていたので長女と次女と僕でお出かけです。

福知山のホテルの会場です。



受付を済ませて会場へ。たくさんの人で熱気にあふれていました。


写真を撮るのを忘れるぐらい色々な出店があって、雰囲気で写真を見てください(笑)





蒸しパンです。いたるとこで試食が用意されているのでいただきます。


旨いです。


これはカレーにかけるとスパイスが効いて更に旨くなる。








包装用品もたくさんありカタログを頂戴します。








三幸機械さんのドウコンディショナーです。


いいな～これ。150万らしいです。欲しい









同じく三幸機械のデッキオーブン、これもいいね。









8取天板が2枚づつ入るから8枚やね。あんパンやったら一度に80個焼けるわ。


色々な出店を見て、何点かその場て発注して帰って参りました。


最後に感想などを書いてお土産の抽選があります。


箱入りのカップラーメンと、箱入りの海苔とコーンスープが当たりました。


とっても楽しいひと時でした。

大変お世話になりました。


帰って来てから頂いたカタログなどを見返してました。









色々と便利なものが発売されていました。







本当にパン作りは楽しいですよ。


電気管理技術者をやめたらガンガンとパンを焼くのが楽しみです。

皆さんこんにちは！


長かった梅雨も、当地は7月８日に明けたようですね。

ホッとしますね。雨が降ってジメジメでどんよりした空気はもういりません。


先日は一番古い３１年前に契約して社長も息子さんの代になった事業所の年次点検です。

ここの高圧ケーブルはCVT38sqの85mですが屋側のひさしの下を配管で来ているので水トリーとかは全く心配はありません。






息子と二人で点検です。

合わせてきんでんさんのVCT交換と電気工事業者さんによる低濃度PCB分析のための進相コンデンサ更新も実施です。











作業がスムーズに進むように気配りをしながら点検です。










おかげさまでほぼ時間通りに終えることが出来ました。

現時点で年次点検の履行率は３８%ぐらいです。

11月がピークになります。

ありがとうございました。


ではまた

皆さんこんにちは！


2泊目は熱海の亀の井ホテル熱海泊でした。


快適すぎて写真を撮るのをすっかり忘れてました。


じゃらんの写真からです。


３人部屋はとっても広くて快適でした。





ベランダに出てみると熱海の街並みが一望でした。


温泉も入りましたが、お部屋のお風呂が良くってだらだらと30分くらい入ってました(笑)


食事はビッフェで好きなものを好きなだけ頂きました。







9時出発です。

熱海から伊豆スカイラインを経由して亀石峠ICから伊豆中央道、R136,414で天城方面へ南下。









そこから階段を下っていくとザーと音が聞こえてきました。










お決まりのお土産さん









着きました。浄蓮の滝

水量が続いていた雨で多かったです。

轟音が響いてました。









記念撮影です。








娘と。
















残念ですが仕方ありません。

ちょっ早いですが駿河湾フェリーの乗り場、土肥港に向かいます。

40分程度で乗り場に到着。


予約をしていました。フェリーから富士山が見たくてだったんですが











やって来ましたフェリー。







接岸しました。








乗り込みました。向かう港は清水港

ちびまる子ちゃんの聖地です。


フェリーの中もちびまる子ちゃんがいっぱいでした。





可愛いですね。








お天気が良ければ富士山が見えるはずやったけど・・・・







1時間30分で清水港に到着。







ヴェゼルのフロントは激走を物語っていました。






楽しいドライブでした。

つぎは富士山が見える時に来たいです。

ありがとうございました。

ではまた

冬場は涸れていたのに、雨を集めて満水の溜め池です。
週末ごとの雨にも、ぼちぼち飽きてきました(^-^;


























nantan yagi, kyoto

皆さんこんにちは！


江の島から橋を渡って本土に、江ノ島電鉄の江の島駅へ。



江ノ電て単線なんですね。


駅はこんな感じです。





江の島へレッツゴー！と書いてますけど鎌倉高校前へレッツゴーです(笑)







鎌倉高校前へは二駅で乗車券は200円です。










こんな感じです。

12分おきに電車は来ます。民家の塀ギリギリのとこを走ったりします。







鎌倉高校前の駅です。向こうに見える赤信号が聖地です。

ホントに人が多いです。







やって来ました。

天気がイマイチなのが残念です。

警備員さんが二人いらっしゃいました。









電車が通ると絵になります。






そんなにスピードは出ていません。がったんゴットンと言う感じです。


道路の向こうの海ではサーフィンをしてる人がたくさんでした。

こんなとこで青春してたら僕の人生も違ってただろうな～(笑)



チャッピーにお天気を良くしてもらってこんな写真に。







僕と妻も楽しいひと時でした。





そろそろ時間なのでホテルへ向かいます。

相模湾沿いに辻堂から茅ヶ崎そして大磯、そして小田原を抜けて熱海に到着。

今宵のホテルは熱海の小高い丘の上

熱海って昔は大温泉街で最近はちょっと寂れているのかと思ってましたが、なんのなんのすごい温泉街でした。


この温泉が楽しみでしてん。








亀の井ホテル熱海

到着です。









第1第2駐車場があるのですがロビーの横に駐車です。

ありがとう






本日の走行距離379.6km






お疲れ様でした。

ではまた

皆さんこんにちは！


実は我が家はみんな個人事業主です。

僕は電気管理技術者で土日は年次点検が入るので忙しく、妻と娘はジェラートの製造販売をやっていて、更に日曜日はパン屋も開業するという客商売で土日が忙しいのですね～。


そんな我が家の楽しみは小旅行。

忙しい日々を過ごしておりますが2週間ほど前に妻と娘で江の島へ行って参りました。

２,３ヵ月に一度は車で走りに行きたい僕です。

もちろん妻も娘も異論はありません(笑)


今回は夜出発して四日市市まで走ります。翌日は江の島目指して、次の日は伊豆半島です。日程は短い２泊３日です。


みんな仕事を終えた日曜日18時に出発です。

中国道を南下、新名神の宝塚北SAで夕食を済ませ、一路四日市を目指します。

名神から新名神と走りドーミーイン四日市に到着






妻と娘で一部屋。僕はツインを独り占め

走行182km  2時間23分


翌朝、ビッフェの朝食を頂いて





気分よく出発です。

皆さんこんにちは！

何とか続けて投稿出来ていますね～。

実はチャッピーでこのブログを調査したところ、意外といい内容らしくていつもたくさんの方に見ていただいているのはビジターの数でわかっていたのですがちょっと嬉しかったのです。

僕は同業者の皆さんやこれから電気管理技術者を目指す方に見ていただけると大変うれしいです。

出来るだけ途切れずに投稿したいと思っています。

今日はHIKMICROの話です。

何かといいますとサーモグラフィカメラです。

月次点検の大事なツールで機器の温度を無接触で測るものです。

MCCBの温度が一発でわかり大変便利なものです。

以前はFLIRを使っていたのですが一昨年にHIKMICROのPocket2を購入しまして便利なツールとして使っています。

それで今回、HIKMICROのB20を買い足しました。






ネットで調べましたらやっぱりAmazonが安かった(笑)

明くる日には入りました。





これです。

なかなかいいです。

グリップを持つと自然に前傾になって正面の温度を測り、画面は見やすく傾斜してます。

いいなこれ。

Made in Chinaですがよく出来ています。


なぜわざわざ買ったかと言うのは使ってみてから次の機会に投稿しますね。

ありがとうございました。


ではまた。

今年の梅雨は、梅雨らしい梅雨です。
災害にならず、水不足にならない程度にしとしと降ってほしいものです。


























saga koshihata, kyoto

皆さんこんにちは！

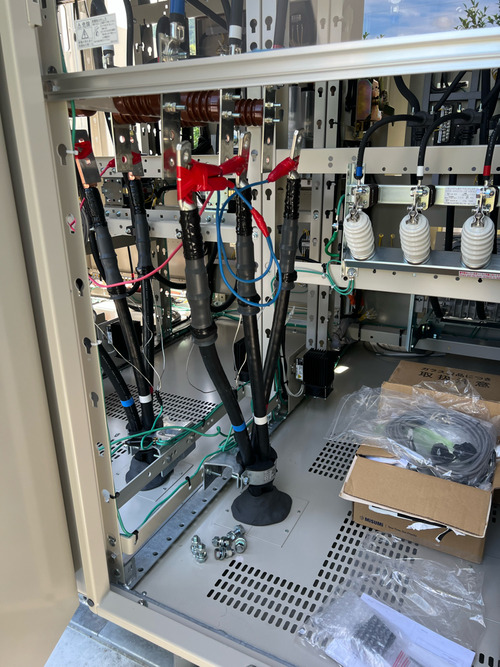

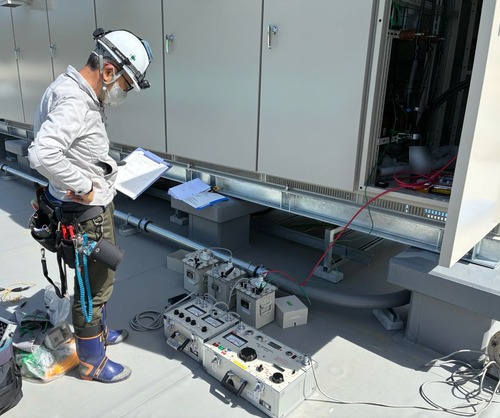

設備設置、1年目の年次点検の応援に行って来ました。

新しい設備はいいですね。

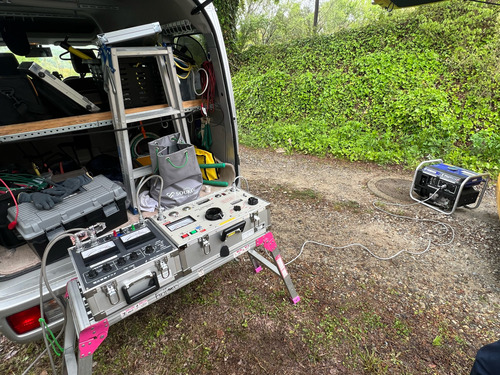

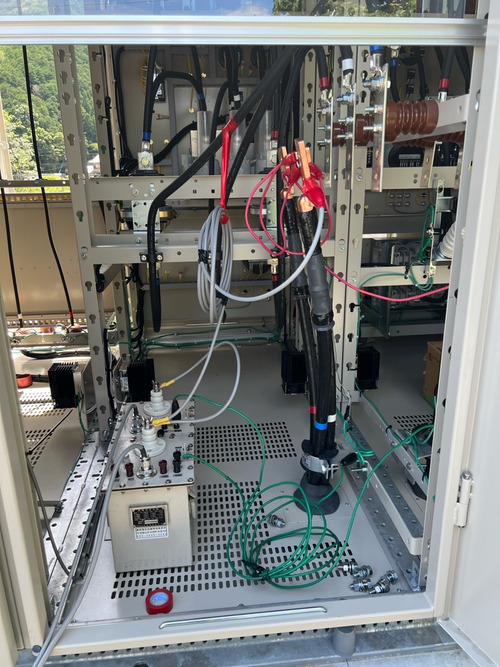

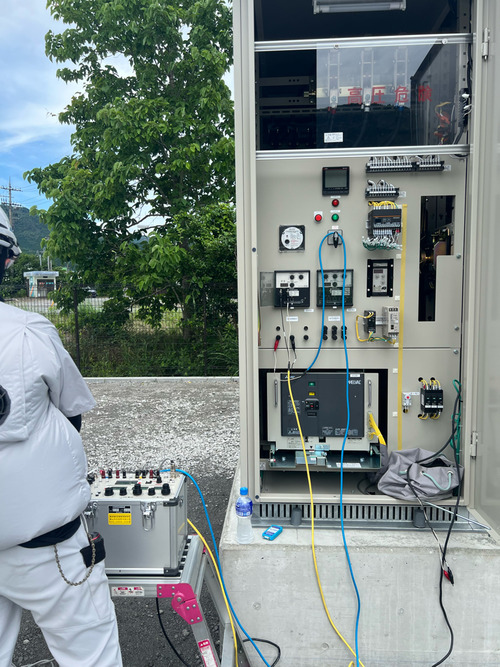

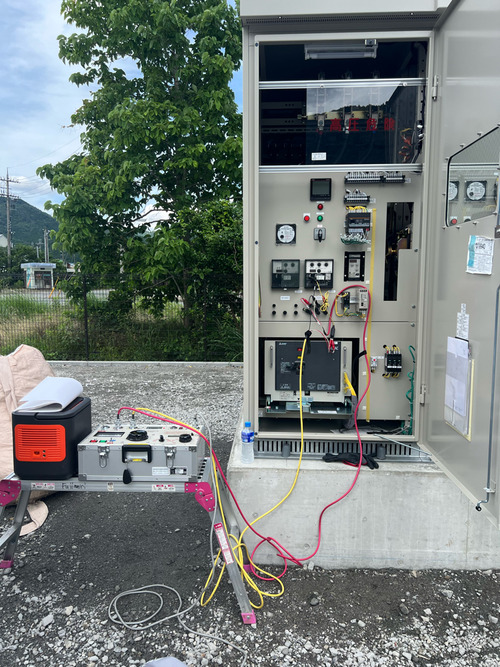

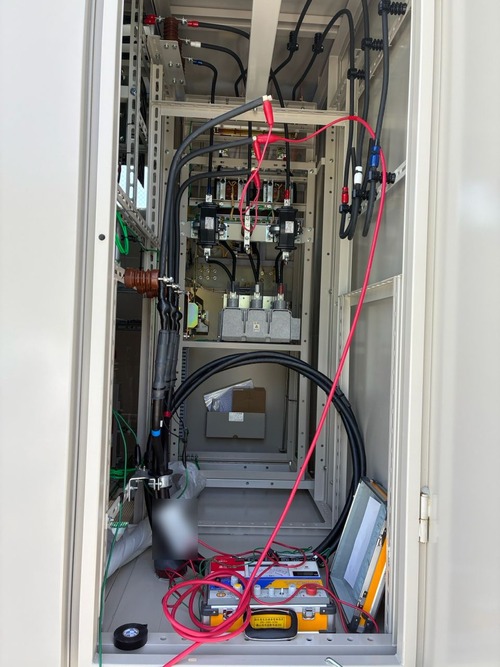

OCR,UVR,OVGRの試験からスタートです。

応援に行って気づくことは、養生テープを貼ってマジックで整定値を書いているとこが多いです。

出来るだけキチっとしたい僕です。

それぞれの整定値はテプラで貼り見る管理です。






最近の計器は全面で時限が取れるようになっているので便利です。

OVGRだけは普通、裏面の端子から取るんですけど入れない

図面を見ると補助リレーがあるのでそこで時限を取りました。

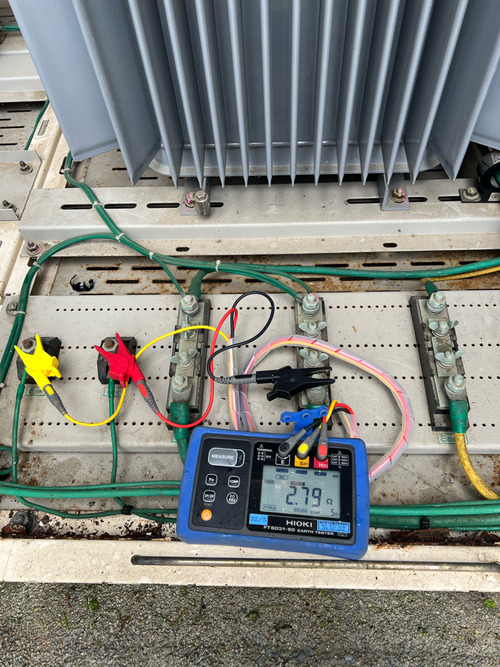

後は高低圧のメガ、接地測定で無事終了しました。







お疲れ様～。


そして車で10分ほどの所に新しい蓄電所が出来る予定です。

やって来ましたが全くの更地でした。





年内には竣工予定です。

そしたら、たまたまか偶然そのオーナー様からS市とO市にも予定していると電話が入り「受けてもらえるか。」と打診がありました。

もちろん大丈夫です。と返事をしておきました。

忙しくなりそうです。


ではまた

皆さんこんにちは！


毎日雨で鬱陶しいですね～。

たまに晴れ間があると気分はうれしくなります。


電気管理技術者協会ではこのようなポスターを作ってお客様に啓発活動をしています。

皆さんこんにちは！


先日、キュービクル内の全機器を更新する機会に出くわしました。

で、耐圧試験をすることになったのですが通常の10,350Vではなく3,810Vで行いました。

変圧器の常規対地電圧はスターの場合は6,600V/√3となり3,810Vです。

これには条件があって変圧器がJEC、JISの規格品である場合が可能です。

高圧ケーブルはもちろん10,350Vを掛けなければなりません。


理由を探ってみると昔は今のように舗装路も無くガタゴト道で現場の据え付けも乱暴であったのでしっかりと耐圧試験をしないと危険であると言う事かのようです。

現在はほとんどの道が舗装路であり積み下ろしもユニックでスムーズにやりますから大丈夫との事らしいです。

詳しくは技術基準の解釈16条をご覧ください。




あいにくの雨天でしたので試験器はキュービクルの中にセットして3,810Vで耐圧試験を行いました。

無事終了しました。

ではまた。

雨続きでしたが、仕事帰りに西の空がほんのり赤かったので。
少し遠回りしてスマホで撮影です。
稲がまだ育っていない田んぼを見つけて、少し地味ですがかろうじて。



































kameoka, kyoto

皆さんこんにちは！




6月後半は雨が多かったですね。

年次点検も延期する場合もありますが、小雨程度でしたら実施します。






太陽光発電所の年次点検です。

小雨程度でしたらパラソルを広げてその下でやります。

養生テープで扉のロック用のロッドに巻き付けてやります。

ブルーシートだと設営、撤去もかなりの手間が掛かりますのでお薦めです。




こちらも同じく太陽光発電所、パラソルを広げてやります。




ケーブルのG測定は3kVと6kVでやりますが雨はあまり関係ないです。

高圧機器のE測定は5kVでやりますが雨の日は数値は概ね悪いのでやりません。

過去数年間の記録を照らし合わせて判断します。

OCRやOVGR、LGRの試験は問題ありません。

接地測定はリードを伸ばすのでどうしても濡れたままで持ち帰ります。

これも収納袋から出して部屋で乾かします。

試験機器は事務所に持ち帰って拭きあげて蓋はしないで1日ほど置いておきます。

大事にしないとね。


ではまた

皆さんこんにちは！


電気管理技術者をしていると見たくなくても見ることがあります。

ヤモリの卵さんです。

林の中で太陽の光が射さず常に湿気ている環境にあるキュービクルの扉の内側にヤモリが卵を産み付けます。

うっかりと扉を開けるとこれ幸いとヤモリが中に入ってしまいます。これがまた動きが素早いんだ。

この白く丸いのが卵で、割ってみたら小さいヤモリの子が入っていました。







嗚呼～気色悪い。

同業者のキュービクルでヤモリがVTの端子に接触、短絡して大変やったらしいです。

だからキュービクルの中には粘着シートのネズミ捕りをたくさん入れています。



しかし、もっと強敵が、ヘビです。

ヤモリを狙ってくるんでしょうがどこから入るのか･･･(謎)

扉下の換気口は目の細かいメッシュで覆ってあるし、配管はパテ埋めしてあるのに

扉の隙間から入るんでしょうかね。






粘着シートのおかげで事故には至りませんが




こちらは別のお客さんですが、ネズミです。


第2キュービクルで、受電キュービクルの送り出しのGRが働いて停電したことがあります。






ここも換気口はメッシュで覆ってあるので配管から侵入してきた可能性が高いです。

近日中に対策をする予定です。

ホントに小動物はかなんね～。



ではまた

強そうな狛犬さんとご神木が印象的な神社。
愛宕山の麓にあります。

























saga shikimihara, kyoto

皆さんこんにちは！


６月は僕と息子の事業所を合わすと１１件の年次点検があります。

出来るだけスマートにやりたいです。


OCR試験器のT1、T2接点用のクリップをパワークリップに付け替えました。

がっちり食い込んで外れません。








それから構内柱とキュービクルが離れている時は延長コードで試験器用電源をキュービクルから取ると連動試験が出来ます。


それがちょっと面倒くさい時はこれを使うと時限が取れます。



写真の真ん中あたりにコンジットについている黄色い立方体、これもトリップセンサーです。

接着面は磁石になっています。





PASが開放する振動がコンジットに伝わり時限が取れます。







別の所でも使ってみました。

VT内蔵タイプはATV-240MでSOGの電源喪失でセンサーが働くのを使っていましたが





これもコンジットに引っ付けてやってみました。

問題なく信号が入って来ます。




VCBの連動試験に使ってみましたがいけます






価格は8,000円ほどです。



こちらも2,000円ほどのtripセンサーですが問題なく使えます。







どちらもヤフオクで購入できます。

便利な世の中になってきました。


ではまた

皆さんこんにちは！

先日、低濃度PCB調査で1989年製 T芝の変圧器の採油をしました。

その日に、分析機関に送りました。

今までの様子からいうと1989年製はPCB混入の可能性はあるけどほぼ大丈夫と思っていましたが、なんと速報が来てびっくり仰天





低濃度PCBに該当すると書いてありました。

それもかなり高い数値で・・・・

ホンマかいな

事業所の担当者に説明をしないといけません。

こんな事もありますね～

気が重いです。


ではまた

梅雨らしい天気が続きます。
山間の小さな神社の境内は、
雨を沢山吸い込んだ木々の香りに包まれていました。


























saga shikimihara, kyoto

用水路を流れ落ちる水の音をききながら、
冷たい雨が横なぐりの棚田です。
安物の傘が、ひっくり返ってしまいました（笑）


































sagakoshihata, kyoto

昨年より黄色が広がっています。
繁殖力に驚きですが、梅雨の晴れ間に爽やかに輝いていました。



























kameoka, kyoto

図鑑で調べると、「コレオプシス」。
南北アメリカ、熱帯アフリカなどに、約100種が分布…　とあります。
道路脇で、なかなかの繁殖力を発揮しているようです。

























nantan yagi, kyoto

皆さんこんにちは！



最近は忙しくて残念ながらドライブも行けてないんですね～


その代りと言いますか(笑)


カスタムを楽しんでおります。


今回はアルミホイールです。


昔の無限NRのホイールをずっと探していたんですがオークションで割合いいものが見つかり落札しました。




早速、いつもの自動車屋さんへ持ち込みです。





手際よく交換してもらって、バランスもバッチリと取ってもらいました。


実は標準のアルミホイールは13.4kgでこのホイールは９kgでした。

かなり軽いんです。

ご存じの通りバネ下荷重が小さくなるとフットワークが良くなります。

交換して乗った時は、今までゴンゴンという感じがコンコンとあたりが柔らかくなりました。


ええやんと思いましたが１０分もすると分からなくなりましたが(笑)


こんな感じです。








ノーマルがこんな感じで










交換後はこんな感じで大変満足しております。






今年は夏か秋に東京 経由 仙台そして青森大間岬から竜飛岬へ

帰りは東北の温泉、群馬県の温泉に寄って帰って来るルートを計画しています。


行程を考えるのも大変楽しいです。


旅行に行っている間に契約先で何か電気トラブルが発生した時は息子に対応を頼みますのでご安心ください。


ありがとうございました。


ではまた

皆さんこんにちは！


先日、雨模様の合間に年次点検の応援です。


息子の管理先です。


設置年数は3年ぐらいですのできれいです。



もちろん指示は息子です。


高圧メガ準備して。

おけ！









続いてOVGRとPRPです。







PRPは久しぶりなのでマニュアルを見ながら設定し試験しました。

どちらも問題なくできました。


ありがとうございます。


ではまた

お隣り同士の小麦畑と大麦畑、あぜ道を彩るアザミ。
さて、どちらが小麦でどちらが大麦でしょう？

実は、私、自信がありません（笑）
























kameoka, kyoto

皆さんこんにちは！


大変ご無沙汰してます。

毎日、あれやこれやと忙しくしております。


先日、所属する関西電気管理技術者協会の総会があり30年表彰をしていただきました。

前職が24年でしたらよく頑張ったもんです。



さて今回は無停電年次点検の紹介です。

3年に1回は停電点検、後の2年は無停電年次点検です。

無停電年次点検の方法は

高圧個所はリークホンで探索

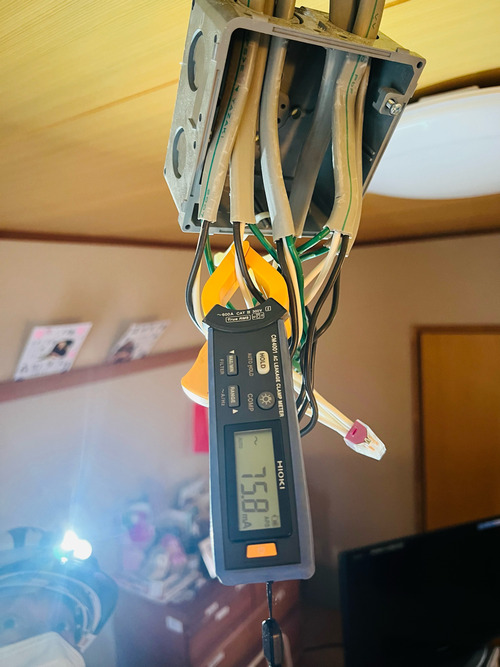

低圧側はI0rを測定するリークマスターを使います。





I0rは負荷状況によっても変わってきます。


目安にはなりますね。


ではまた

梅雨入りしたというのに、お目当ての田んぼにはまだ水が張られてなくて。
雨が降り始める前日に、違う場所で夕陽を待っていましたが、
少し地味目なフィナーレとなりました。






























kameoka, kyoto

今年のバラは、日差しとセットのイメージでした。
近畿地方も梅雨入りし、紫陽花もぼちぼち咲き始めましたね^^



























kameoka, kyoto

光にあふれた今年のバラ園でした。
暑熱順化できていないので、30℃超えでフラフラ(^^ゞ


























kameoka, kyoto

久し振りに潮風にあたりたくて立ち寄った弓ヶ浜。
展望駐車場から、それぞれに過ごしている様子を眺めていました。


































yonago, tottori
